(专业知识三)防爆电气设备之隔爆型三（结构）

        上期已学习隔爆型防爆电气设备的原理，这一期将详细了解隔爆型式防爆电气设备的结构。上的原理提到隔爆型电气设备是依靠“隔爆外壳”(包括表面温度)来实现防爆的，因此在机械结构设计制造上，制造一个符合要求的隔爆外壳是这种防爆型式的关键所在，而且在机械强度符合要求的情况下，机械加工便是重中之重。

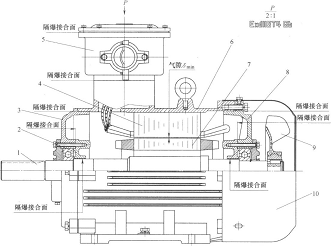

　　下面将举例子说明，比如为了更好地加工隔爆型交流电动机的隔爆外壳，人们必须熟悉和掌握这种电机的外壳结构，即隔爆结构。通常，隔爆型交流电动机的典型结构如图所示。

        从图中可以看出，这是一台防爆标志为Exd 1I BT4 Gb的隔爆型防爆交流电动机。它主要是由定子、转子、端盖和接线盒组成的。定子的机座和端盖、端盖和轴承内盖、轴承内盖和轴、接线盒和定子的机座之间构成电机主空腔的隔爆结构。另外，接线盒内接线板(图中未示出)和接线盒座、接线盒盖和接线盒座之间构成电机接线盒的隔爆结构。所有这些隔爆结构就构成了隔爆型交流电动机的隔爆外壳。
        在机械强度符合要求的情况下，只要隔爆型防爆交流电动机的这些隔爆结构符合要求，而且它的最高表面温度不超过其温度组别的温度值，这种电机就可以防爆了。下一期将带大家了解防爆的安全要求。
